[AC모터] 인덕션모터, 리버시블모터의 구조 차이
AC 모터는 크게 인덕션 모터와 리버시블 모터가 있습니다.
두 제품의 가장 큰 차이는 2가지가 있습니다.
정역운전, 오버런(OVERRUN)
왜 차이가 나는지는 아래 그림을 통해 알아봅시다 ㅎㅎ

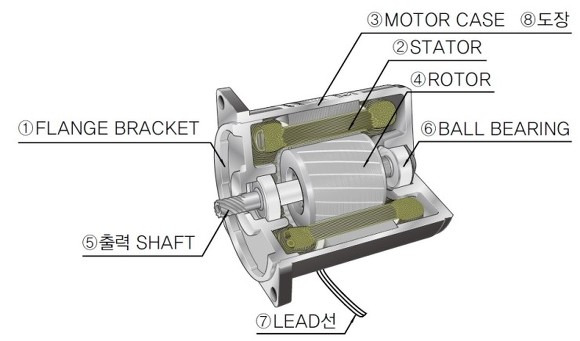

■ 인덕션 모터(INDUCTION MOTOR)의 구조
① 플랜지 브라켓(FLANGE BRACKET)
ALUMINIUM DIECAST 제품을 절삭 가공한 것입니다. 모터 케이스에 압입되어 있습니다.
② 스테이터(STATOR. 고정자)
규소 강판을 여러겹 쌓은 STATOR CORE, POLYESTER 피막 동선의 권선, 절연용
필름(FILM) 등으로 되어 있습니다.
③ 모터 케이스
ALUMINIUM DIECAST 제품의 내부를 절삭가공합니다.
④ 로터(ROTOR. 회전자)
여러겹 쌓은 규소 강판과 ALUMINIUM DIECAST 도체로 되어 있습니다.
⑤ 출력 샤프트(SHAFT)
둥근 샤프트 타입과 치절 샤프트 타입이 있습니다.
재질은 S45C 등을 사용하며, 둥근 샤프트 타입에는 FRAISE CUT 가공(출력 25W 이상)
치절 샤프트 타입에는 정밀한 치절가공이 되어 있습니다.
⑥ 볼 베어링(BALL BEARING)
⑦ 리드선(LEAD)
내열성 POLYETHYLENE 피막을 주로 사용한 리드선입니다.
⑧ 도장
ACRYLIC 수지, 또는 MELAMINE 수지를 사용한 소부(燒付) 도장입니다.
■ 리버시블 모터(REVERSIBLE MOTOR) 구조
리버시블 모터는 모터 뒷부분에 간이 브레이크가 내장되어 있습니다.
내장된 간이 브레이크 때문에 리버시블 모터는 인덕션 모터보다 정역특성이 좋고, 오버런(OVERRUN)이 낮습니다.

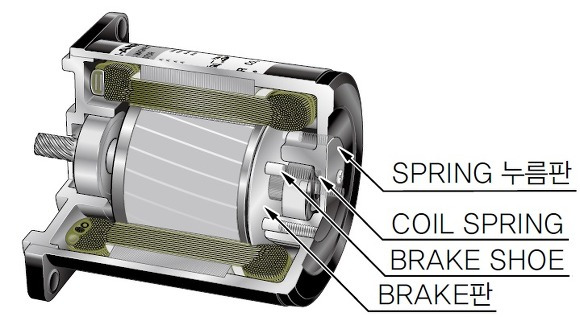

위 그림을 보시면 브레이크 판에 브레이크 슈(BRAKE SHOE)를 코일 스프링(COIL SPRING)을 이용하여 항상 압력을 가하고 있습니다.
위처럼 간이 브레이크가 내장되어 인덕션 모터보다 짧은 시간에 정회전, 정지, 역회전이 가능합니다.

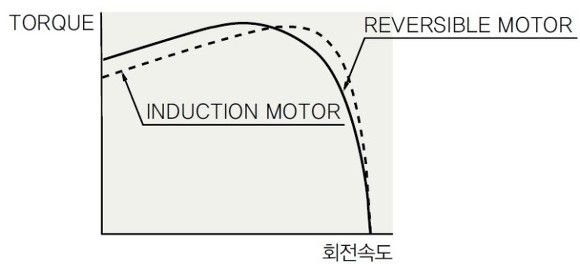

또한 순간 가역 특성을 좋게하기 위해 리버시블 모터는 인덕션 모터에 비해 기동 토크가 높습니다.
