[AC MOTOR] AC모터 원리-아라고 원판

★재미있는 모터세상♬/AC, BLDC

모터삼매경 2016. 6. 9. 17:32

AC소형표준MOTOR는 유도MOTOR 입니다.

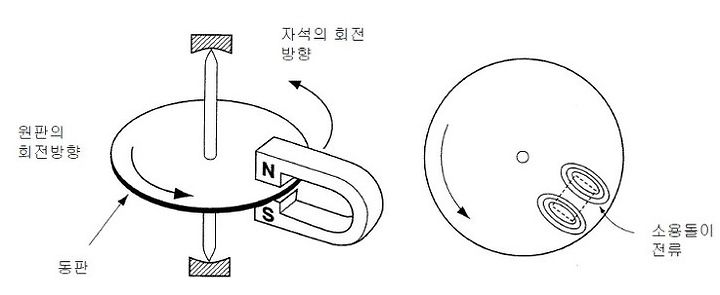

회전원리를 아라고 원판을 이용하여 설명하겠습니다.

자석의 회전 : STATOR가 형성하는 회전 자계에 해당
동 판 : ROTOR에 해당

자속(磁束: 자석의 N S사이)이 도체를 통과하면, 플래밍의 오른손 법칙에 따라
도체에 기전력이 발생하게 되는데, 이 기전력에 의해 도체에 전류

(아라고 원판일 경우 소용돌이 전류)가 발생하게 됩니다.
이 유도된 전류와 자속의 상호 작용(플래밍의 왼손법칙)에 의해,

자속의 회전방향 (회전 자계)으로 도체(동판)가 이끌려서 회전합니다.

자속이 도체를 통과하지 않으면, 유도기전력이 발생되지 않기 때문에 동판은

자속의 회전보다 느린 속도로 회전합니다.

이 내용을 영상으로 보시죠~! (출처 네이버 tvcast. 네이버 지식백과)
