[스텝 탈조] 스테핑모터가 움직이려고 하는데 동작이 이상(탈조,소음 등)합니다. 원인이 무엇인가요?
Q. 스테핑모터가 움직이려고 하는데 동작이 이상합니다.
(탈조, 소음, 진동이 있으나 움직이지 않음).
원인이 무엇인가요?
A. 스테핑모터가 탈조되는 원인을 확인합니다.
1. 운전조건을 완화해보세요.
운전조건 (가감속 RATE, 펄스주파수 등)이 심하면, 스테핑모터가 탈조될 가능성이 있습니다. 운전조건을 완화하는 것으로 탈조를 해소할 수 있는지 확인해주세요.
2. 기구조건을 확인해주세요.
부하, INERTIA가 크면, 토크부족으로 인해 탈조될 가능성이 있습니다. 기구부하가 스테핑모터의 능력을 넘어서고 있지 않은지 확인해주세요.
3. 모터선의 배선이 올바른가 확인해주세요.
배선을 잘못할 경우, 소음이나 진동할 경우가 있습니다. 모터선의 배선이 올바른지 확인해주세요.
4. 모터선이 단선되어 있지 않은지 확인해주세요.
모터선이 단선되어 있으면 스테핑모터는 탈조됩니다. 모터선의 단선이 없는지 확인해주세요.

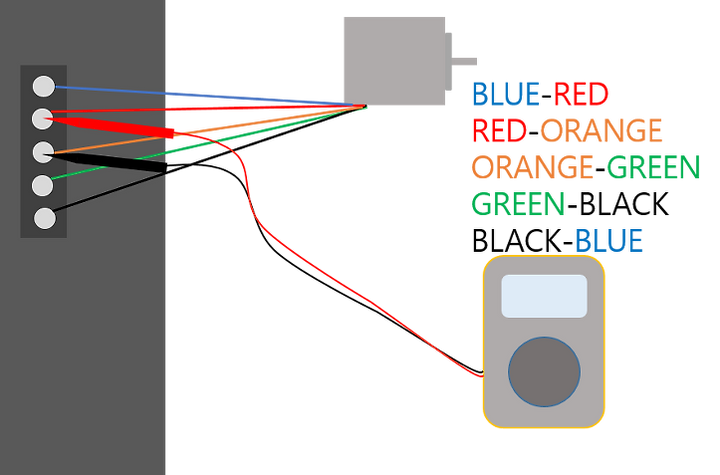

☆★ 오배선, 단선의 확인방법 (드라이버 전원 OFF 할것!)
1) 디지털테스터의 측정 범위를 저항[Ω]으로 SET합니다.
(아날로그 테스터는 저항값을 측정할 수 없는 경우가 있으므로, 사용하지
마십시오)
2)테스터 PIN을 쇼트시켜서 0Ω표시되는 것을 확인해주세요
3)테스터로 각 LEAD선(단자간)의 저항값을 측정합니다.
4)측정한 저항값을 기준으로 현재상황을 판단합니다.
|
측정결과 |
진단 |
|
각 단자간의 저항값이 동일합니다. |
정상 |
|
배선이 잘못된 단자간의 저항값은 올바르게 배선된 경우와 비교해서 약 1.5배 차이가 납니다. |
오배선 |
|
정상 단자간의 저항값과 확실하게 다른 저항값이 측정되었습니다. |
단선 |

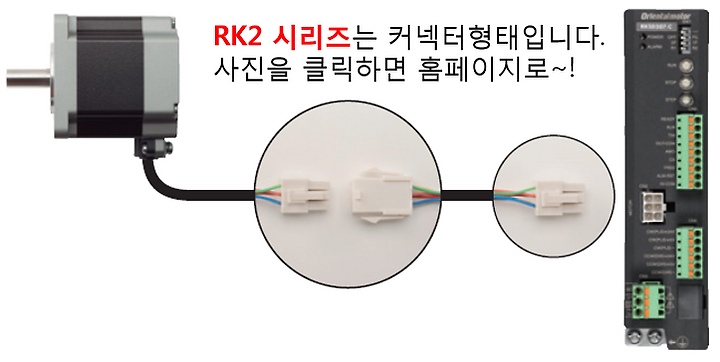

커넥터 형태의 RK2시리즈는 오배선으로 인한 트러블을 저감할 수 있습니다~!
